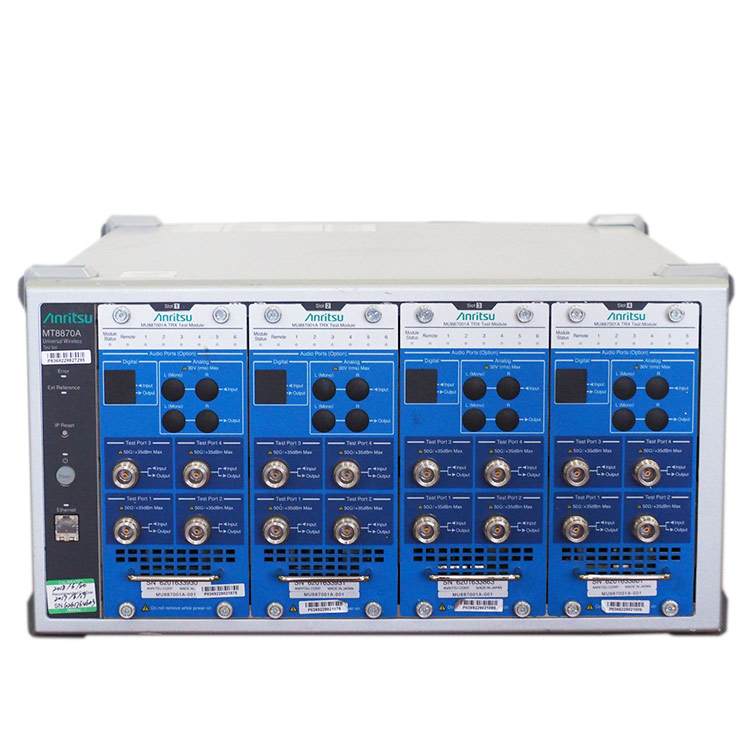

通用無線測試套件 MT8870A 專為蜂窩通訊和短距離連接通訊系統的大批量生產測試而設計，支持5G NR sub-6GHz、支持LTE、NB-IoT、Cat-M、V2X、WLAN、Bluetooth等技術。一臺 MT8870A 儀器主機最多可包含 4個可通過外接 PC 獨立控制的 TRX 測試模塊 MU887000A/01A。每一個模塊都集成矢量信號發生器和矢量信號分析儀，可執行發射器和接收器 RF 測試。內置 MU887000A/01A 測試模塊的 MT8870A 可通過外接 PC 控制。


  • 一體化平臺可容納 4個測試模塊

    • 一個主機內最多可安裝 4 個測量模塊，每個模塊可獨立受控。每個模塊安裝后共享同一個電源；底座和內部總線接口有助于降低基礎設施成本。



  • 可同時測量 4個設備，可并行測量一臺設備中的多個無線通信系統

    • MT8870A 內安裝 4個模塊后，可同時并行連接并測量 4臺測試設備。不同的無線通信系統可并行測量，這有助于縮短測量時間，減小生產線測試設備占用空間。

  • 標配160 MHz測量帶寬

  • TRX 測試模塊 MU887000A/01A 可執行 WLAN 802.11ac 模塊的 RF 發射器/接收器測試。



  • 支持多種無線標準

    • MT8870A 是測量多種無線通信系統 (如 LTE/LTE-Advanced，W-CDMA，WLAN，Bluetooth 等) TX 功率的一體化設備，并可進行傳輸模塊準確性的 TX 測試，RX 靈敏度的 RX 測試等。

    • 支持的標準：5G NR sub-6GHzNEW、

LTE/LTE-Advanced、NB-IoT、Cat-M、W-CDMA/HSPA、TD-SCDMA、GSM/EDGE、CDAM2000/1xEV-DO、
WLAN 802.11a/b/g/n/p(V2X)/ac/ax、藍牙 v5.0、ZigBee、Z-Wave、FM/RDS、GPS/Galileo/GLONASS/BeiDou、DVB-H、ISDB-T/ISDB-Tmm



  • 支持本機和 SCPI 遠程控制命令：

    • 本機命令基于 MT8820C 遠程控制命令集且具有高兼容性，特別適合序列測量和 RF 校準。



  • 內置音頻分析儀和發生器

    • MT8870A 支持立體聲和單聲道，擁有數字和模擬接口。可以減少無線模塊生產所用的設備。

特征
通用無線測試套件 MT8870A

  • 專為智能手機、平板電腦和無線模塊大批量生產測試應用而設計

  • 支持適合 WLAN、蜂窩、藍牙及其他短距離通信應用

  • 小巧底座內包含 4個高性能模塊

  • 支持多個無線標準的同時測量

  • 單個許可即可實現所有安裝模塊的相關功能

TRX 測試模塊 MU887000A/MU887001A

  • 內置信號發生器和信號分析儀

  • 寬測量帶寬：160 MHz

  • 寬頻率范圍：10 MHz 至 6 GHz

  • 一個模塊支持多種無線標準
    支持的標準：5G NR sub-6GHzNEW、

LTE/LTE-Advanced、NB-IoT、Cat-M、W-CDMA/HSPA、TD-SCDMA、GSM/EDGE、CDAM2000/1xEV-DO、
WLAN 802.11a/b/g/n/p(V2X)/ac/ax、藍牙 v5.0、ZigBee、Z-Wave、FM/RDS、GPS/Galileo/GLONASS/BeiDou、DVB-H、ISDB-T/ISDB-Tmm

  • 內置音頻分析儀和發生器

多端口射頻開關 MN8116A

  • 16端口 (標配) ，32端口 (選項) 高性能射頻 (RF) 開關

  • 為多天線智能手機射頻測試提供品質保證

  • 提高測試效率實現蜂窩和 WLAN 一站式

技術
