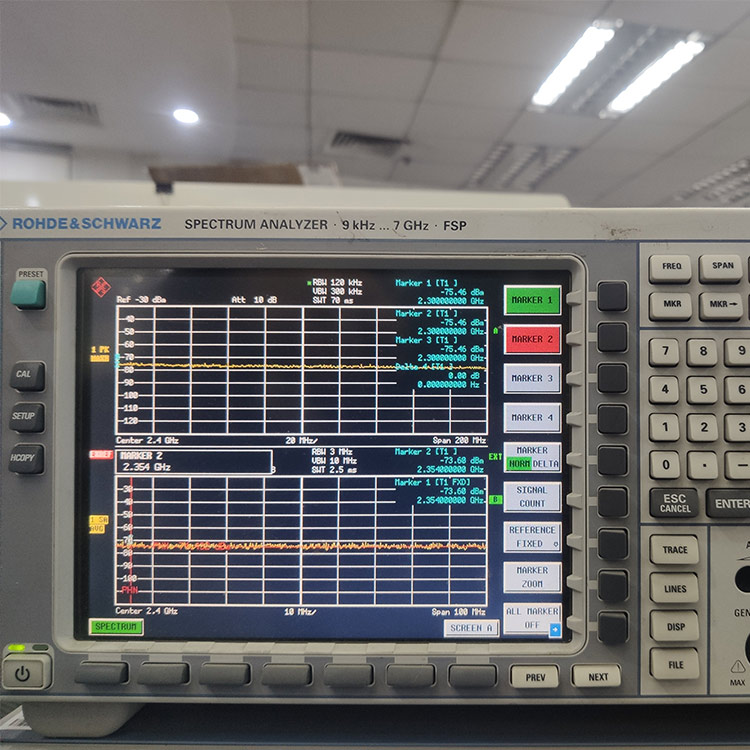

德國R&S(羅德與施瓦茨) FSP頻譜分析儀

產品簡介：
?研發和生產的理想伙伴，具有良好的電平測量不確定度和出色射頻特性
?R&S? FSP 采用成熟的技術，提供*佳性能、可靠性和服務便利性
?R&S?FSP 是理想的研發和生產伙伴，其電平測量不確定度低，射頻特性出色


產品特點：
?頻率范圍 9 kHz ～ 3GHz，7 GHz，13 GHz，30 GHz 和 40 GHz
?分辨率帶寬 1 Hz ～ 10 MHz
?平均顯示噪聲電平--155 dBm (1 Hz)
?相位噪聲--113 dB (1 Hz)，10 kHz 時
?其他濾波器：
    100 Hz ～ 5 MHz 信道濾波器和 RRC 濾波器
    FFT 濾波器 1Hz ～ 30 kHz
    EMI 帶寬和準峰值檢波器
?TOI，MC ACP(R)，OBW，CCDF，APD 等測量功能
?蜂窩標準和通用性標準測量應用程序，例如相位噪聲、噪聲系數等等


頻率范圍：
?FSP3：9kHz (20Hz) ～ 3 GHz
?FSP7：9kHz (20Hz) ～ 7 GHz
?FSP13：9kHz (20Hz) ～ 13 GHz
?FSP30：9kHz (20Hz) ～ 30 GHz
?FSP40：9kHz (20Hz) ～ 40 GHz


射頻性能：
?DANL 典型值-155 dBm (1Hz) 無預放
?相位噪聲典型值-113 dBc/Hz @ 10 kHz 偏離，載波 500 MHz
?相位噪聲典型值- 145 dBc/Hz @ 10 MHz 偏離，載波 500 MHz
?TOI 典型值 10 dBm
?1-dB-壓縮點 0 dBm

準確度：
?3.6 GHz 以下總電平不確定度為 0.5dB
?-70 dB 時線性誤差小于 0.2dB

分辨率帶寬 ≤100 kHz 時的顯示線性度（對 30 臺設備進行測量）

IQ 下變頻器：

?中頻數字轉換器 12 位 32MHz（20.4 MHz 中頻）

?IQ 存儲器 2x128 ksamples


速度：
?頻域掃描時間2.5ms
?時域掃描時間 1 μs
?通過 GPIB 可完成多達 70 項遠程測量
?多達 80 項手動測量（畫面更新）


R&S?FSP 頻譜分析儀因創新的測量技術和豐富的標準功能而杰出。
?各種檢波器可供選擇
?*大值、*小值、自動峰值、采樣、真有效值、平均值、準峰值
?CP/ACP/Fast ACP 測量功能采用眾多預定義標準
?多載波 ACP 測量，支持*立載波間距
?ACP/MCAP 多達 12 條鄰道和*大保持功率功能
?TOI、OBW、相位噪聲、ACP?、AM 調制深度自動測試程序
?諧波失真測量
?CCDF 和 APD 功能（y 軸單位可采用百分比）
?可編輯限值線，包括通過/未通過指示

WCDMA 信號 CCDF 參數測量



時域內鄰道功率測量：快速 ACP



三階截止點測量



突發功率測量（上圖），OBW 測定（下圖）



AM 信號調制深度測量
?RBW 特征：
    10 Hz ～ 100 kHz 數字式濾波器（步長值 1、3、10）
    模擬濾波器 300 kHz ～ 10 MHz（1、3、10 步長值）
    39 個信道濾波器，范圍 100 Hz ～ 5 MHz
    RRC 濾波器（IS-136、TETRA、WCDMA）
    EMI 帶寬標準
    FFT 濾波器 1 Hz ～ 30 kHz



利用數字濾波器或 FFT 進行 200kHz 跨度掃描時間對比



1 MHz 信道濾波器和普通 1 MHz 分辨率濾波器的對比


?10 dB 步進衰減器（FSP-B25 為 5 dB）
?電子衰減器和預放選件
?中頻功率觸發器的靈敏度可達– 50 dBm 混頻器值
?門限觸發函數
?可選擇各種標記功能
    相位噪聲、噪聲、n dB 降低 / n dB 提高、峰值列表、頻率計（30ms 為 0.1Hz）
?內部跟蹤信號發生器支持功率掃描
?外部信號源控制（反向掃描）
?在跡線顯示功能激活的同時，可通過支持偏置調諧的外部混頻器擴展頻率范圍
?GPIB 指令集可兼容 HP 859x/8566/8591E/71100C/71200C/71209C
?GPIB 指令集可兼容 FSEx/FSIQ
?在列表模式字下 GPIB 運行速度極快
?以太網接口 (100 Base T)
?21 cm 彩色 SVGA TFT 顯示屏
?分屏顯示模式
?操作系統：Embedded Windows XP
    輕松生成測量結果文檔
    遠程桌面功能
    兼容性（打印機驅動程序、聯網等等）
?接口：GPIB，RS-232-C，LAN（選件），USB
?VXI-11 遠程支持
?多種應用固件可供選擇，包括 3GPP 通訊標準的碼域功率測量固件
    藍牙
    GSM/EDGE
    3 GPP WCDMA，HSDPA，TD-SCDMA
    CDMA2000，1xEV-DV，1xEV-DO
    WLAN 802.11a（OFDM 頻譜限制）
    噪聲系數和增益測量
    FM/PM/AM 測量解調器
    相位噪聲測量
    功率探頭測量支持功率探頭R&S?NRP-Z11，Z21，Z22，Z23，Z24，Z51，Z55，Z81，Z91，外部功率計R&S?NRVD，HP EPM，HP 437B，HP438A 和功分器
