同軸電纜早已運用于數據和視頻信號的傳送。在同軸電纜的物理結構中，中心導體由一個或多個護罩包圍，使其具有很高的抗電磁干擾性。這樣同軸電纜可以遠距離傳送高頻信號，同時保持高信噪比。同軸電纜是第一個支持使用 IEEE802.3 標準 10BASE2 和 10BASE5 的 Ethernet 的媒體之一，分別能達到多 185 米或 500 的 Ethernet 傳輸。同軸電纜還廣泛用于在住宅和商業應用中傳送寬帶視頻信號。

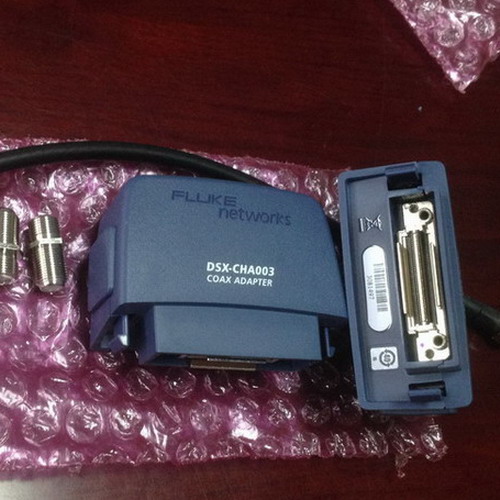

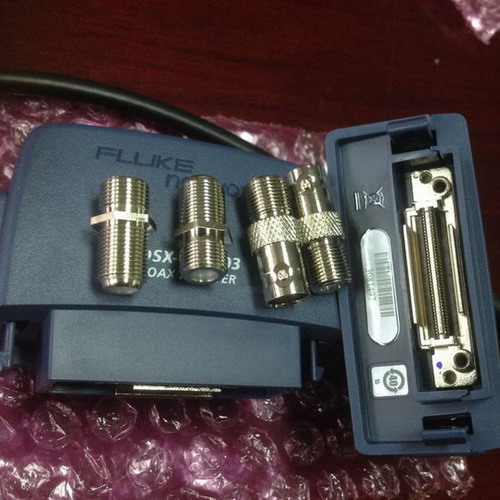

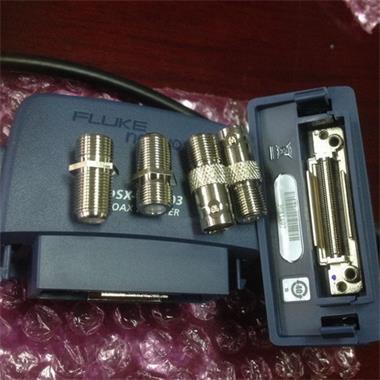

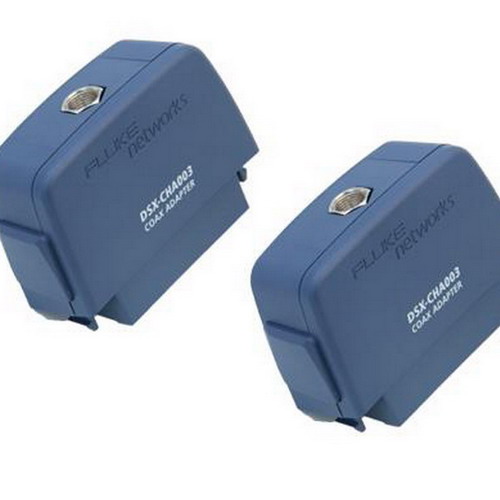

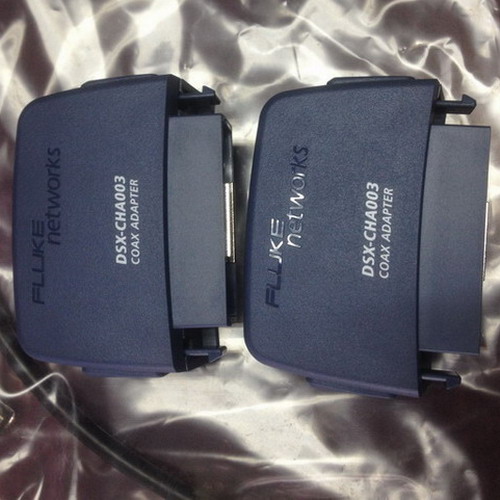

對于任何同軸電纜，安裝的成功依賴于使用高品質的元件和正確的安裝方法，尤其是連接器的安裝。配合 DSX-5000 CableAnalyzer? 使用時，DSX-CHA003 同軸電纜適配器可使您確定安裝的同軸電纜的傳輸性能，以確保其在目標應用中符合預期性能。DSX-CHA003 同軸電纜適配器支持對 50 ohm、75 ohm 和 93 ohm 同軸電纜進行測試。

ANSI/TIA-568-C.4 指定 75 ohm 寬帶同軸電纜的要求以支持 CATV 電視，以及受 ANSI/TIA-568-C.0 定義的星型拓?fù)浣Y(jié)構支持的其他應用。在此拓?fù)浣Y(jié)構中，設備出口和**個分配裝置（通常為分路器）之間的布線段被稱為布線子系統 1。分配裝置之間的布線段稱為布線子系統 2 或 3。支持 6 系列 (RG6) 和 11 系列 (RG11) 系列布線。RG6 布線針對所有這三個布線子系統的長度限制均為 46m （150 英尺）。RG11 布線針對布線子系統 1 的長度限制為 90m（285 英尺），針對布線子系統 2 或 3 的長度限制為 100m（328 英尺）。對于每個布線系列和長度限制，TIA-568-C.4 規定 5 至 1002 MHz 頻率范圍的插入損耗，可以使用 DSX-CHA003 同軸電纜適配器進行測試。實際插入損耗性能深受安裝的同軸電纜段的長度的影響。雖然性能已因電纜損壞或連接器安裝不佳而顯著下降，遠遠低于 90 米的網段仍可滿足 90m 鏈路的限制。為此原因，DSX-5000 還提供長度調節測試極限值，可根據該布線段的實際測量長度在指定的頻率范圍內自動調節插入損耗極限值。這些長度調節測試極限值可以在測試極限（值）名稱的末尾以“LS”表示。

在電信應用中，Digital Signal Level 3 (DS-3) 格式經常用于在辦公中心的 75 ohm 同軸電纜上傳輸通信信號。735 型電纜可以覆蓋的大距離長達 225 英尺 (69m)，而 734 型電纜可以覆蓋的長距離為 450 英尺 (137m)。RG6 電纜也可以用來在短距離內傳輸 DS-3 信號。DSX-5000 提供用于全部三種電纜類型的長度縮放 DS-3 測試極限值。圖 1 提供的是一個使用長度縮放測試極限（值）的 734 型同軸電纜 100 英尺 (30m) 網段的插入損耗測試結果示例。圖 2 顯示的是使用長度縮放測試極限（值）測試 734 型同軸電纜的 450 英尺 (137m) 網段的結果。在各個示例中，都根據 734 型電纜的測量長度的預期插入損耗對每個頻率的極限值進行了調節。影響電纜通信傳輸性能的電纜或連接器的任何瑕疵在任何一種情況下都很容易識別，即使圖 2 中的電纜有 4 倍長，預計電纜的插入損耗達 4 倍之多。

對于數據應用，IEEE Std 802.3-2012 中定義了支持使用 10BASE2 或 10BASE5 物理層 (PHY) 的 Ethernet 的 50 ohm 同軸電纜的要求。這些都是一些早的 IEEE 802,3 定義的 PHY，如今在長度大于 100 米的應用中它們?nèi)允潜匦璧摹Ｔ诓季€中，10BASE2 操作范圍長達 185 米，而 10BASE5 操作范圍長達 500 米，分別滿足條款 10.5.1.2 和 8.4.1.2 中的插入損耗要求。DSX-5000 基于這些要求提供測試極限值。
