• R&S?NGE100B（102B和103B） 電源

•

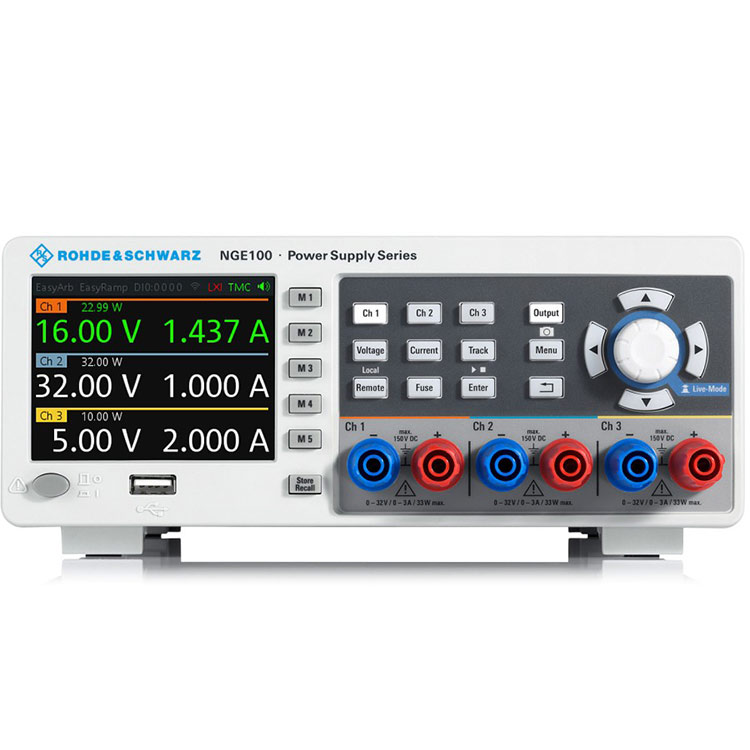

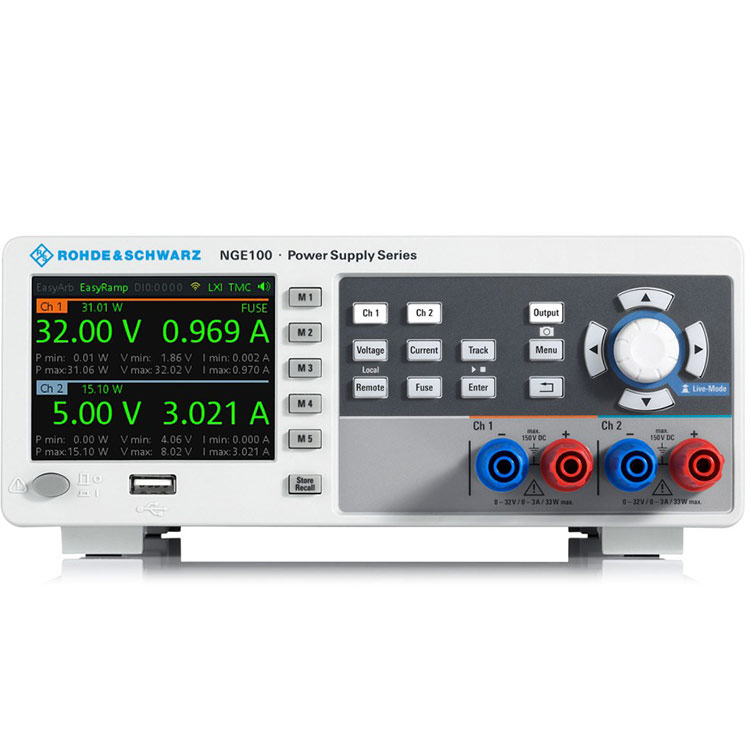

• 具有兩個通道的 R&S?NGE102B，或具有三個通道的 R&S?NGE103B

• R&S?NGE102B 的最大輸出功率為 66 W，R&S?NGE103B 的最大輸出功率為 100 W

• 每個通道的最大輸出電壓為 32 V

• 電子保險絲 (OCP)、過電壓保護 (OVP)/過功率保護 (OPP)/過熱保護 (OTP)

• USB 接口 (VCP/TMC)，可選 LAN (LXI)，可選 WLAN，可選數字 I/O（4 位）

R&S?NGE100B 直流電源系列包含耐用、高性能和價格合理的儀器。該系列提供高效率、低紋波，并具有同類別電源中少有的多種實用功能。

所有通道都采用電位隔離且不接地

每個通道的電路間完全隔離；不連接到機箱地線。因此可以輕松組合運用多個通道，為需要 +12 V/–12 V 的雙極電路提供電源，避免了復雜被測設備中的各種接地問題.

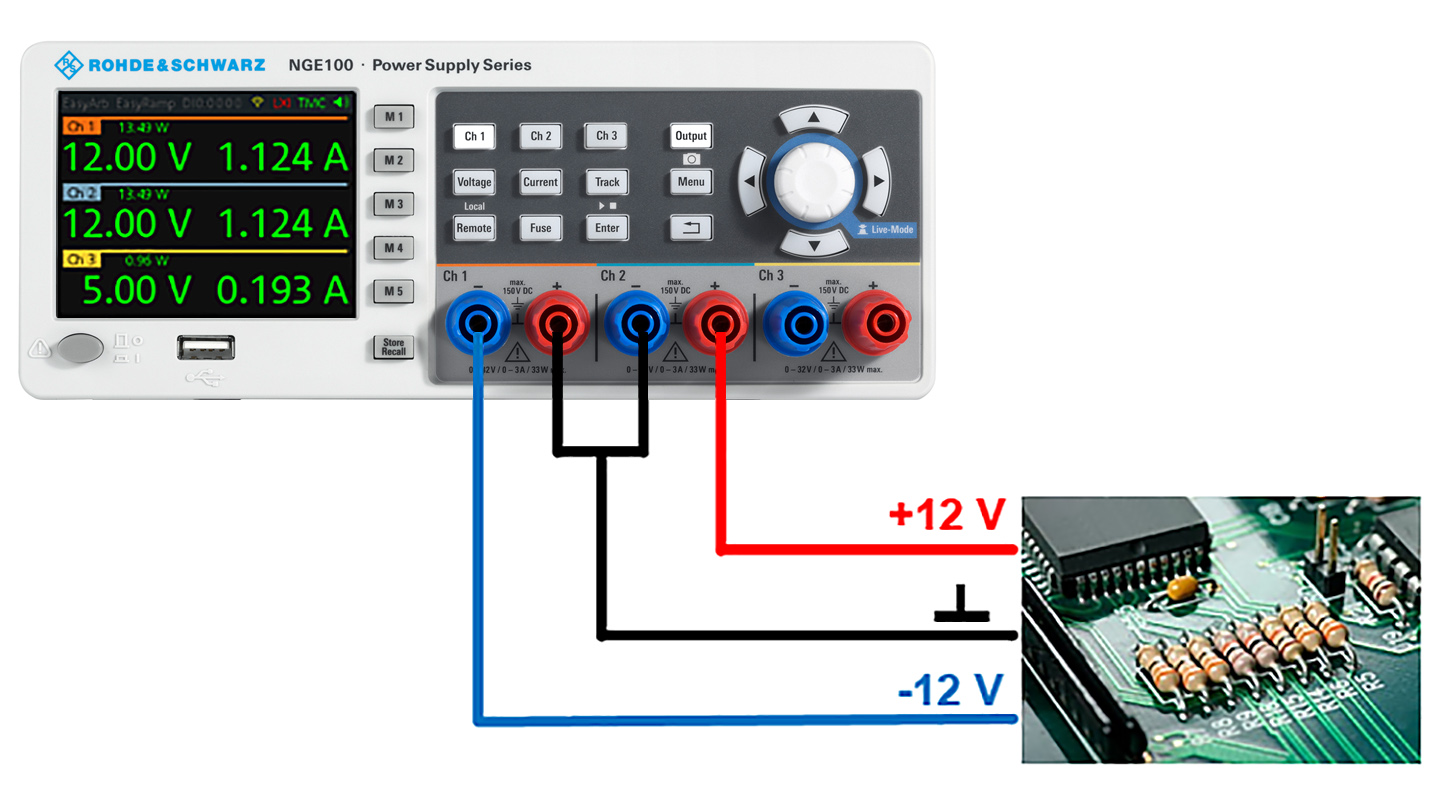

為雙極電路供電

組合運用多個通道，為需要 +12 V/–12 V 的雙極電路提供電源，避免了復雜被測設備中的各種接地問題。

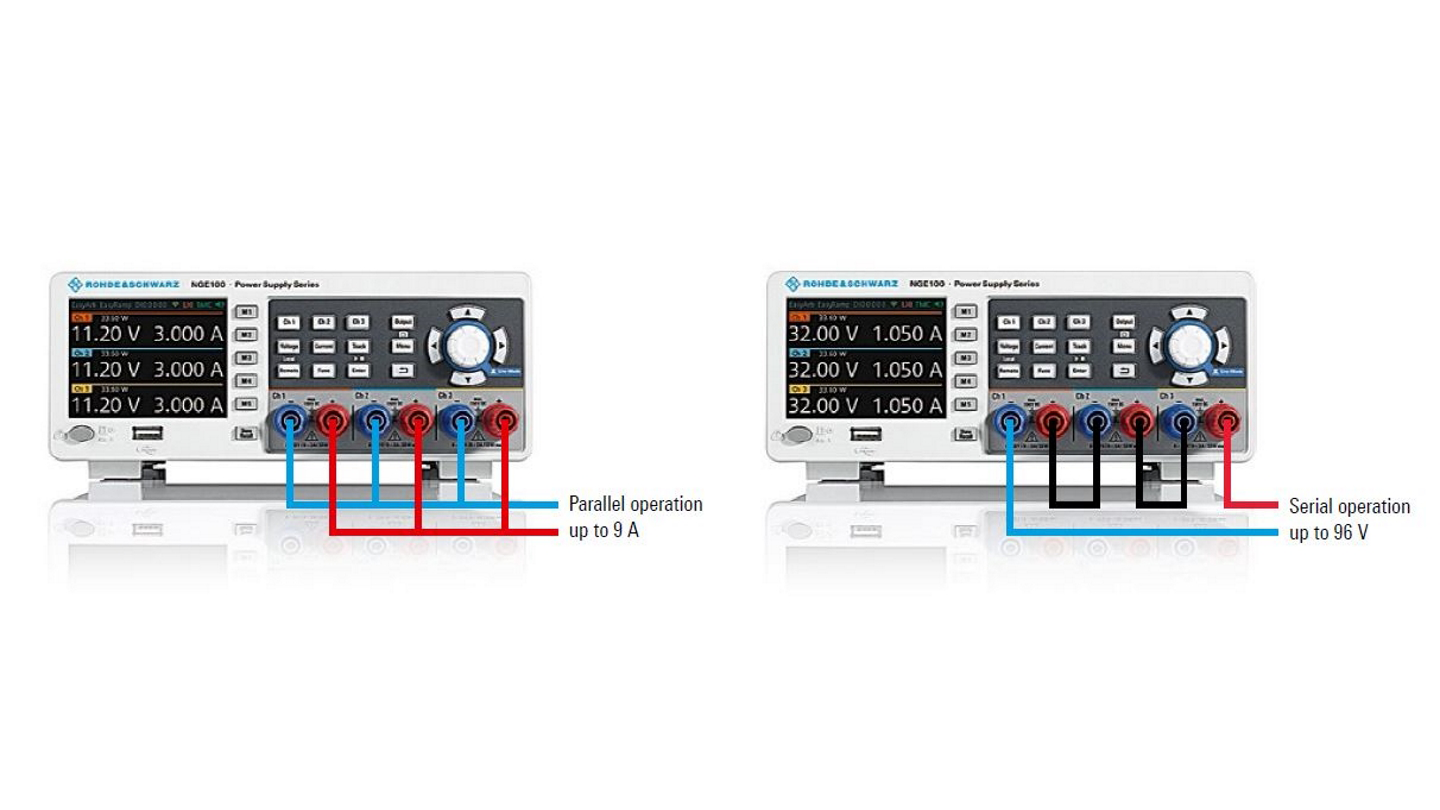

并聯和串聯應用

憑借各通道的供電等效性，可將其串聯以提供更高電壓。R&S?NGE103B 的電壓最高可達 96 V，GE102B 的電壓最高可達 64 V。在并聯模式中，可以組合通道以獲得更高電流。結合兩個通道時，電流最高可達 6 A。使用 R&S?NGE103B 的所有三個通道，甚至可達到 9 A。輸出通道均可串聯或并聯以取得更高電壓或電流。

保護功能

針對每個通道，用戶可以單獨設置：

最大電流（電子保險絲，過電流保護，OCP）

最大電壓（過電壓保護，OVP）

最大功率（過功率保護，OPP）

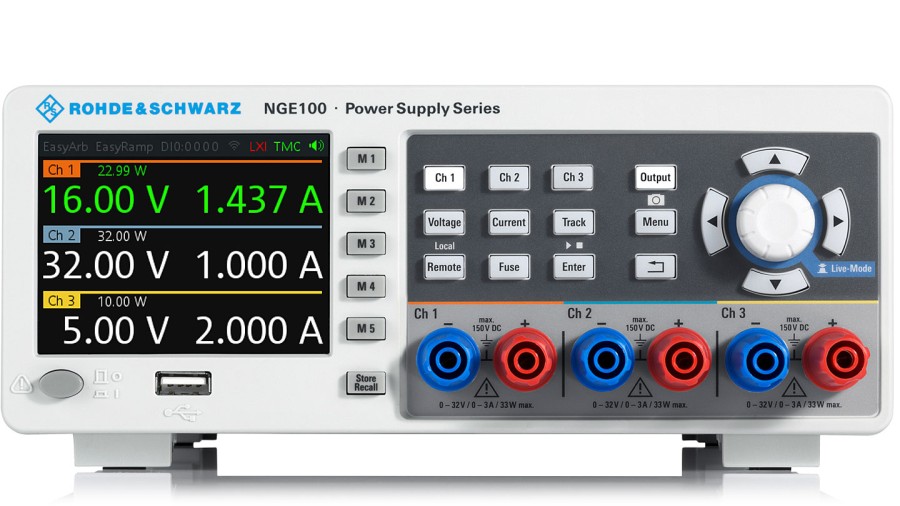

如果達到（最大）限值，受影響的輸出通道將被自動關閉，并顯示一條消息。過電流保護可以與其他通道相連（FuseLink 功能）。如果某通道超過最大電流強度，則該通道和所有鏈接的通道將關閉。所有操作狀態清楚顯示在 3.5" QVGA 顯示屏（320 像素 × 240 像素）上，包括輸出功率和任何保護功能的狀態。顏色指示不同的操作狀態：

以恒定電壓模式工作時活動輸出以綠色顯示，以恒定電流模式工作時以紅色顯示

不活動輸出通道以白色顯示。當通道處于設置模式時，待設置的數字將以藍色背景標記。

連接性

前端連接器，配 4 mm 安全接線端子

USB 接口（虛擬 COM 端口和 TMC 類別）

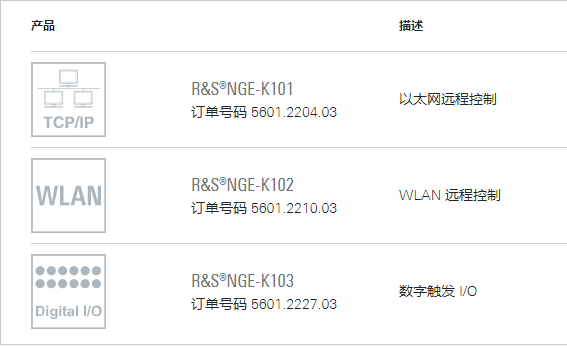

集成式 Web 服務器的 LAN 接口 (LXI)（NGE-K101 選件）

WLAN，同類別中獨有（NGE-K102 選件）

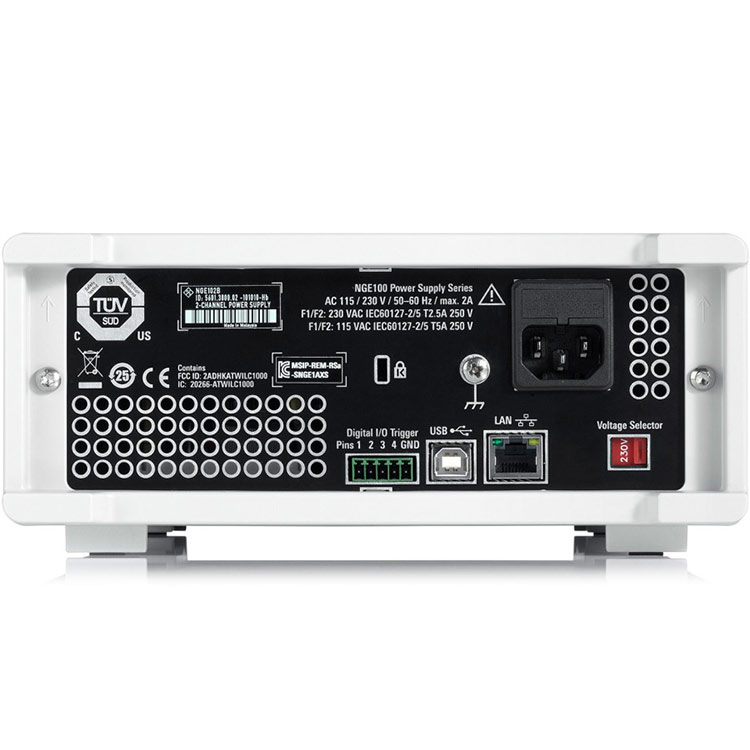

后端數字觸發輸入/輸出（4 位）（NGE-K103 選件）
