　　Hello大家好！今天為大家介紹新的測試設備是什么？在負載狀態下測試信噪比的PoE測試嗎？不是，很早已經就有了。單對以太網測試嗎？這個也早就有了。今天要介紹的是OTDR光時域反射測試儀。一級光纖認證是光損耗測試，但是無法故障定位，而OTDR可以做到這一點。


　　首先光纖損耗測試不通過有幾種情況：光纖連接器端面污染、活動連接點故障、熔接點質量差、光纖過度彎折、斷纖等故障，這些問題在OTDR面前都將無以遁形。AEM的OTDR有單模和多模兩種適配器，可以分別搭配Test Pro和NSA使用。

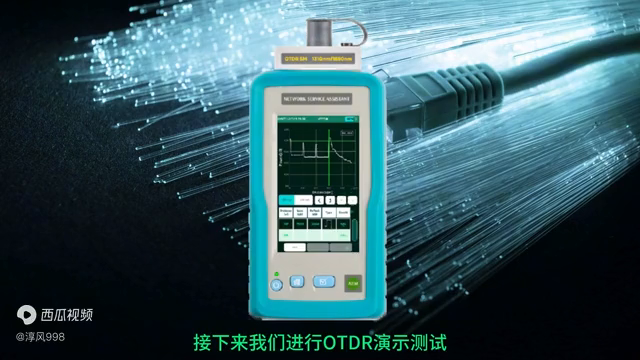

　　接下來進行OTDR演示測試。

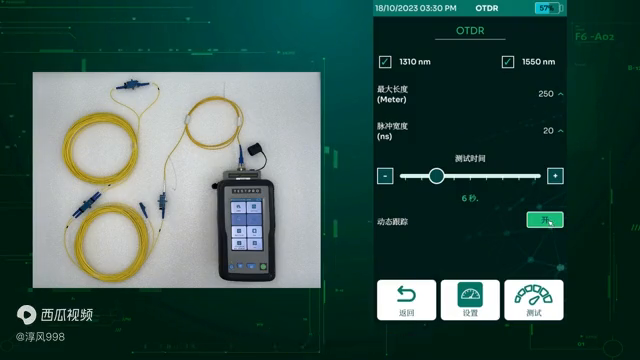

　　用4根10米的單模跳線串聯，模擬被測信道。


　　·進入OTDR設置，可以勾選1310和1550兩個波長，選擇光纖長度。測試的光纖為40米，就選擇最小值。菜單中也可以選擇需要的長度。多模最大測試距離為40千米，單模1310測試是80千米，1550測試最大長度可達120千米，選擇最小值。


　　·在選擇線纜長度的同時，脈沖寬度也可以自定義選擇。測試時間是OTDR在測試期間收集的測試周期數，然后對這些結果求平均值。測試時間也將根據光纜的長度和脈動寬度自動調整，也可以減少測試時間。


　　·開啟動態跟蹤后，OTDR將執行連續的測試，測試中也可以控制開始和停止。這里就選擇關閉，選擇設置開啟限值，也可以自定義限值。


　　·隱藏前導補償纖和末尾補償纖，這取決于設置的脈沖寬度。脈寬10ns為1米，前面使用的是脈寬20ns，前導補償纖應該設置2米，實際也是使用2米。平時測試使用前導補償纖的長度，最好是所用脈沖寬度的4-5倍，10倍更好。


　　·開啟顯示兩個波長軌跡，測試結果將同時顯示兩個波長。設置完成之后就可以開始測試了。測試完成，結果可以對兩個波長進行切換。A和B按鈕可以切換兩條定位線，默認情況下分別指的是起始和結束。數據表顯示了A和B之間的距離和損耗。


　　·下面可以使用時間列表和圖時列表查看詳情。選擇時間時間列表，時間包括反射、起點、終點和衰減值。OTDR是以行和列的形式顯示事件，選擇其中一個事件，OTDR的光標會跳轉到該事件的位置。


　　·來看一下事件圖示，事件圖示顯示了兩個事件的距離，選擇一個事件，事件詳細信息將根據類型、距離、衰減、反射和結論進行更新。如果需要查看特定位置，可以拖拽屏幕進行放大，要退出就可以點擊右上角的放大鏡進行縮小就可以了。


　　最后就是保存測試結果，選擇標簽或者鏈存為，選擇鏈存為。測試結果可以使用優盤或者讓設備通過數據線連接到PC，然后導出到管理軟件查看詳情以及導出PDF測試報告。


　　本次演示就到這里了，感謝大家。
