驗證線纜（汽車線束、網線、多芯線）破損或斷開與正常線纜的區別在哪里？

　　工廠產線生產的線纜（汽車線束、網線、多芯線）做成成品，即2端都安裝好了模塊。在這種情況下如何快速的判定此條線纜是合格的呢，此處的合格為物理層面上的合格（不會出現開路、短路），也就是最基本保障線纜的正常通訊。有的同學會說可以說使用萬用表量測，確實利用這個方法能判定開路或者短路的連接狀態。若內部線纜部分開路，是不是就不能快速判定了。同時使用萬用表測試效率及其底下，費時費力。

　　依照能解決萬用表不能解決問題的思路，我們選擇使用AEM testpro cv-100 k50線纜認證測試儀來解決以上問題。1，大大提高了測試驗證效率；2,測試準確度得以保證。

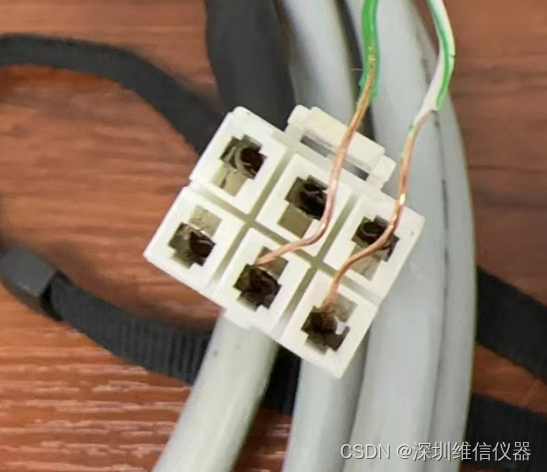

　　被測為6芯線的一根傳輸線纜，接頭為常見的模塊端接。

　　首先，考慮如何對接我們AEM k50設備上的端子？

　　我們采用業內通用的方案，即用一頭rj45，另外一頭為遠端端子的方案。

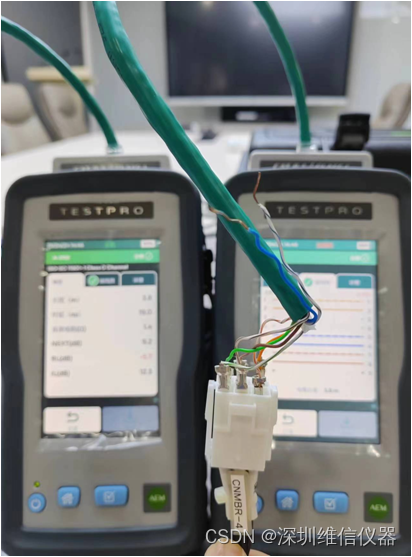

　　圖中可以很清楚的看到，接上的成品圖，大家可以忽略一下其美觀度。

　　兩端分別接上同樣的端子，和被測線纜進行對接測試。

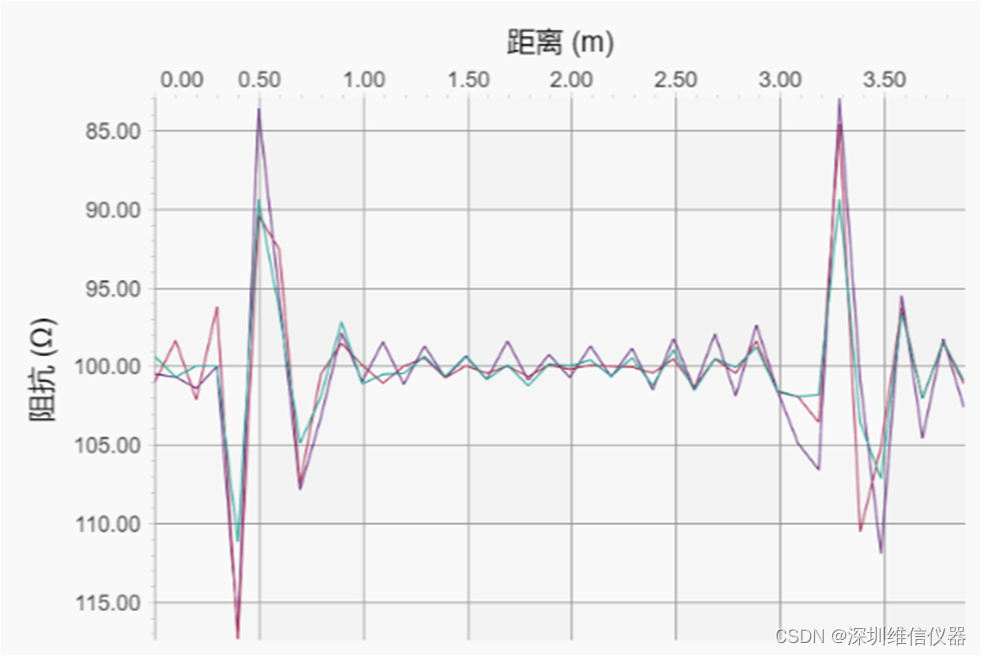

　　完好的狀態下，其測試結果如下：

　　兩端的波峰為端子的接口，我們重點關注中間的線纜部分，還算均勻的排布。

　　如果線纜內部某根線破損的話，又是怎么一個狀態呢？

　　如上，特意中斷了某一根線纜，此時如果使用萬用表對測的話，應該都是ok，但是在我們AEM cv-100測試呢？

　　可以很清晰的看到中間的起伏，從而驗證此條線纜NG.外皮是完整的，內部是破損的，如果這是一條汽車線束，在沒有檢測的情況下，下放到整車，那就是一條很嚴重的安全隱患。

　　總之，使用AEM線纜測試儀能搞完全勝任此項測試工作，這只是其其中的最基本的一個功能?？梢詳U(kuò)展到其電氣性能的測試。

　　線束只有通過儀器的驗證后，才能組成整車的類神經。
