簡介：


　　Single Pair Ethernet(SPE)是僅通過單對線進行以太網數據傳輸?shù)募夹g。除了通過以太網進行數據傳輸外，SPE還可以通過PoDL（數據線供電）為終端設備同時供電。SPE為工業物聯網（IIoT）開辟了全新的可能性和應用領域。


　　起源：


　　SPE最初源自于汽車行業，在狹小空間滿足高可靠性的超高數據傳輸率的同時又可以減少汽車布線的重量，降低成本，從而提高汽車廠商的競爭力。

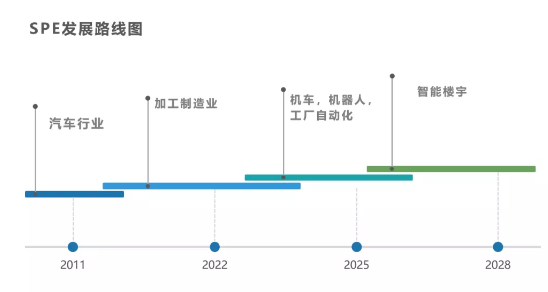

　　趨勢：


　　隨著工業物聯網（IIoT）和工業4.0的快速發展及廣泛運用，SPE的應用領域越來越廣泛，如工業自動化，安防，機器人，機車，汽車等。在以上各種類型的物聯網應用場景中，有大量的設備接入，如高清攝像頭，傳感器，高分辨率顯示器等等。減輕重量，降低成本，簡化安裝過程的三大優勢使SPE成為物聯網成功的關鍵技術之一。


　　SPE連接器：


　　國際電工委員會（IEC)為已經發布兩款連接器標準分別是IEC 63171-1和IEC 63171-6。IEC 63171-1連接器主要應用于樓宇自動化環境,而IEC 63171-6主要應用于工業環境,滿足IP 20或者IP 67的防護等級。此外，首個M12和M8規格的IP 65/67連接器也將于今年推出。與此同時，IEC 63171-2和IEC 63171-5兩個連接器標準也即將發布。

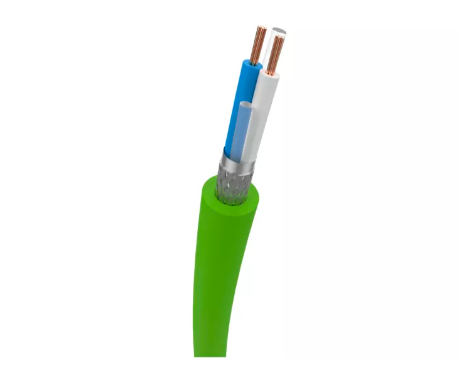

　　SPE線纜：


　　IEC 61156標準將SPE線纜按以下三類標準定義：分別是安裝類型，傳輸最大長度和數據傳輸速率。IEC 61156-11（固定應用）和IEC 61156-12（柔性應用）的標準為在40米的傳輸距離中達到1 Gbit/s的傳輸速率，并且線纜的最高帶寬為600 MHz.對于更長的傳輸距離的IEC 61156-13(固定應用)和IEC 61156-14(柔性應用)標準，目前正在擬定中。


　　此外，SPE-PoDL線纜在傳輸過程中的最大功率為50W，線纜可分為22 AWG和26 AWG。22 AWG線纜的特點是通過PoDL傳輸高功率，具有良好的衰減。相反，26 AWG線纜具有直徑細，輕便的優點。除了標準化的線纜類型，IEC目前正在開發針對各種物理機械性能（例如：扭力，拖鏈或機器人應用等）的特殊版本。從而使終端提供商有更多，更合適的選擇。
