基于SJ-T 11281-2017發光二極管（LED）顯示屏刷新率測試解決方案

        維信儀器的工程師經常會有收到相關單位或者第三方檢測機構針對目前LED檢測方案的咨詢和疑問，為了便于統一配置相應的解決方案，我們精心整理了不同的測試需求應用不同的測試方法，本篇文章將會結合實際，告訴用戶如何基于軟硬件的結合，針對LED行業的刷新率進行測試。

     關于刷新率，我們都知道電視的刷新率是60hz。也就是1s刷新了60次。 為何刷新率是60次呢？？和人眼的特性有關系，人眼余暉的保留特性。具體為何我也描述不出來了。同樣的道理，電影院的刷新率就只有40hz。說原因的話，也是人眼特性在黑暗的情況下的改變。

     進入重點的LED顯示的刷新率。既然60hz在人眼看來就已經沒有差別了。為何LED對刷新率的要求還那么高。是因?yàn)橄鄼C(jī)。在我們大多數的顯示屏。比如說：聯歡晚會的舞臺。那可是有很大的高精度攝像機在拍攝的。如果被拍攝到黑一塊一塊的，那得多難看啊。為了不被攝像機捕捉到黑色的狀態。所以，需要提高刷新率。

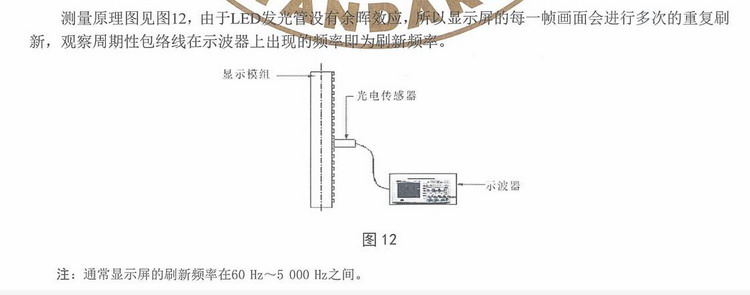

     標準當中測試方法如何所示：

我們的解決方案是基于行業協會也就是標準附錄當中的LED專業測試軟件，配合專業的硬件設備，可以精確的計算出屏幕的刷新率狀況。

硬件的測試指標如下：

技術指標

顯示屏刷新率測試儀包括：

1）顯示屏刷新率測試儀壹套

2）配套光源頻閃測量軟件V1.00壹份

顯示屏刷新率測試儀采用精密、快速光度探測器，實現LED顯示屏光度的快速、精準采樣；選配特定的孔徑適配器，以滿足不同像素尺寸的顯示器的測量需求；結合最新的LED顯示屏測試標準，能夠提供LED顯示屏刷新率分析曲線及計算結果。此外，儀器小巧、輕便，非常適合戶外顯示屏的測試。

主要特點及應用：

探頭可以非常方便選配特定的孔徑適配器，以滿足不同像素尺寸的顯示器的測量需求，且能夠保證在測試過程中不受外界環境光的影響，使得測試符合LED顯示屏刷新率測試的環境要求，也滿足在室外日光環境下測量的需要

精密光度探測器達到國家一級標準要求

儀器小巧、便攜，非常適合戶外顯示屏的測試

超大內存，且采樣和傳輸同步進行，在一定條件下實現無限采樣

搭載可拆卸的平板電腦，可遠程通過平板實現無線操控和數據傳輸

智能化交互系統，分析功能強大，操作友好軟件測試功能：

1光波動的時域圖2光波動的頻域分析圖、基頻、主頻3刷新率計算

LED顯示屏亮度測試范圍：10cd/m2~200kcd/m2（特殊可定制）

刷新率測試精度：0.5%

刷新率測試范圍：60~5000Hz

配合標準委員會的專用LED測試軟件，基本可以完成LED相關性能測試的要求，是第三方檢測LED刷新率的最佳解決方案。

當然您們最關心的可能還有價格，全套配置下來，一般大約會是人民幣￥50000.00元。
